小凯识光 | 泵源的安装与固定

小凯识光 | 泵源的安装与固定

来源: 发布时间:2021-10-29 浏览量:

Hello,我是小凯。

各位在使用激光器的时候会遇到各式各样的问题,小凯也常常收到各位的反馈。为帮助大家使用时更恰当也更顺利,避免不当操作,我们特意策划拍摄了系列视频。

我们先从半导体激光器说起。本期,我们关注泵源的安装与固定,简单说就是如何把螺钉拧好。听起来就是拧几个螺钉而已,操作也的确不难,但如果不注意方法和细节,会直接影响激光器的散热,安全性和稳定性也大打折扣。

话不多说,上视频:

凯普林光电" data-desc="泵源的安装与固定#凯普林#半导体激光器操作技巧系列二#" data-nonceid="4891862706399292799" data-type="video">

为方便各位边参照边操作,我们还提供了图文流程——



准备工作

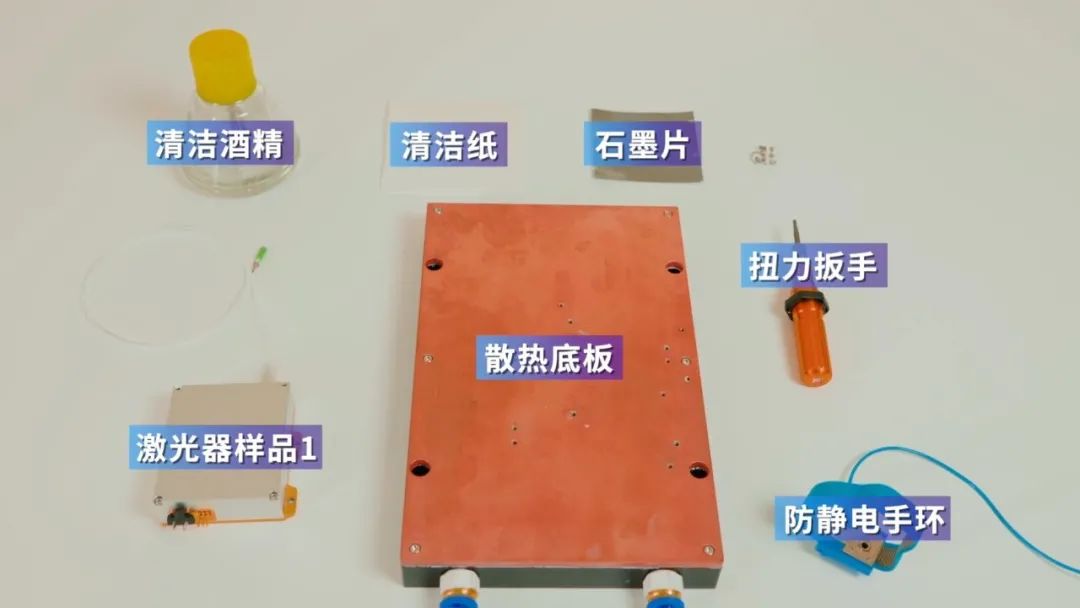

1.需要准备器件和工具如下:

激光器,散热底板,清洁酒精,清洁纸,石墨片,扭力扳手,防静电手环。

2.穿戴防静电手环

敲黑板:手环要完全接触到皮肤,不然防护效果会打折扣哦,人体静电有可能击穿激光器的芯片。

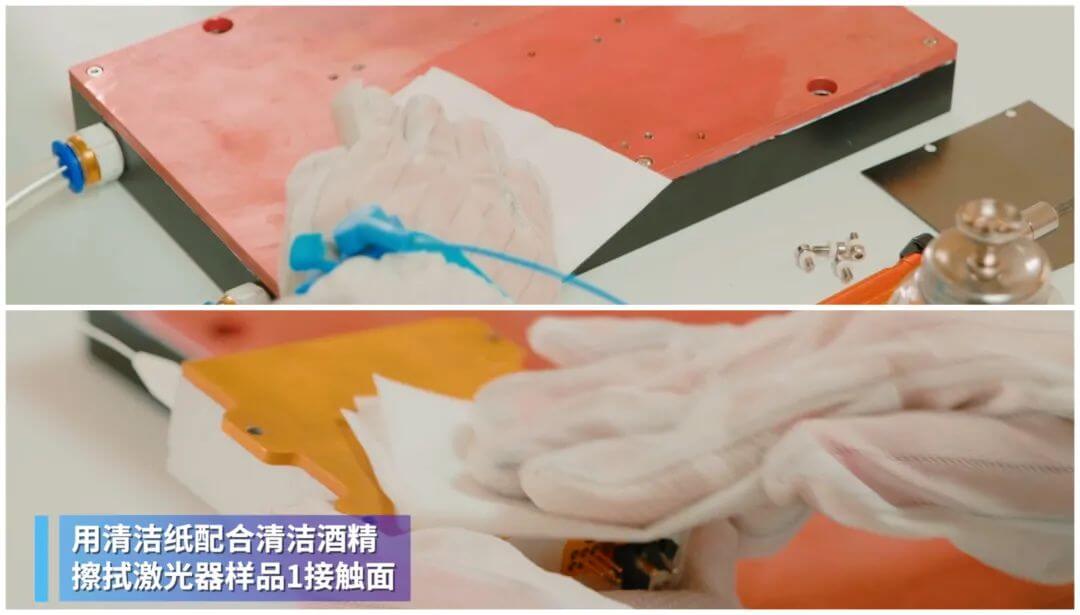

3.清洁散热底板、激光器

用事先准备好的清洁纸蘸取酒精擦拭散热底板、激光器。如果留有浮尘和脏污,也会影响散热

到这一步准备工作就算完成了,接下来我们开始安装。



安装固定

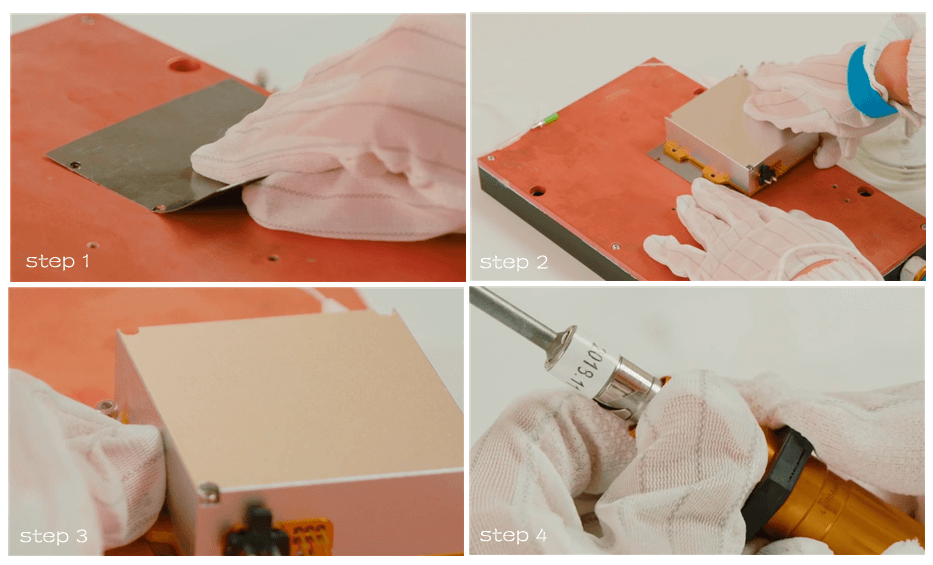

1.依次将石墨片、激光器放置散热底板并对准孔洞,将四颗螺钉放进孔洞,将扭力扳手调整至相应扭力。

思考题:为什么散热底板和激光器之间需要放置石墨片?

答:散热底板和激光器都是金属材质,金属与金属很难贴合,而石墨片柔韧度高,能完美填补金属间的空隙,从而更好地散热。石墨片也可用导热硅脂替代,操作方法小凯也会在近期送上。

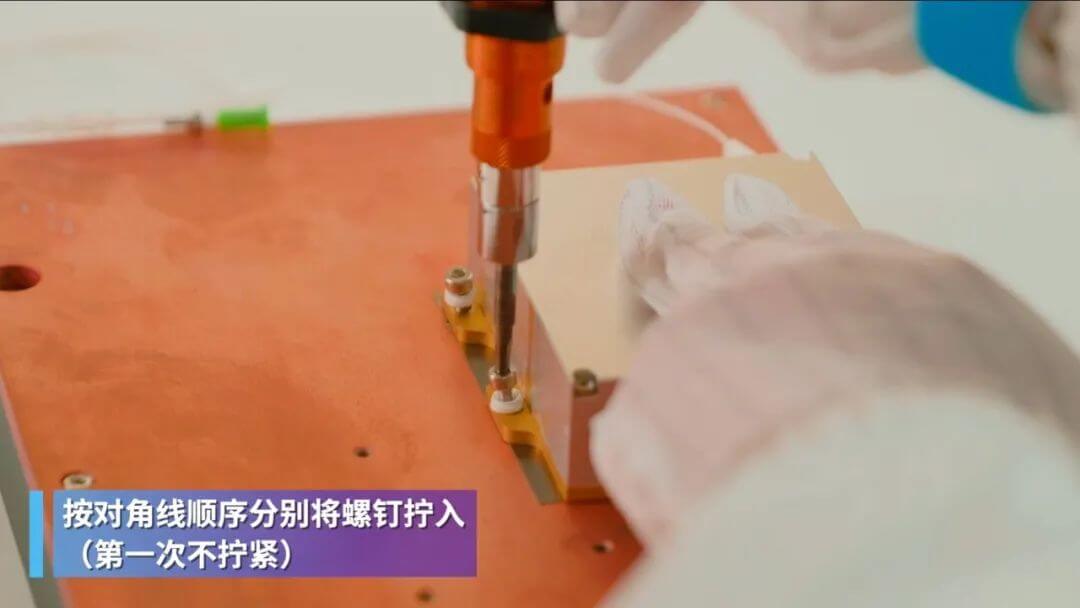

2.按对角线顺序将螺钉拧入,此时不拧紧。所有螺钉上完之后,再按对角线顺序一并拧紧。

思考题:为什么是对角线?为什么先松后紧?

答:对角线顺序是为了固定基本位置,顺时针或逆时针顺序容易造成偏移。

如果一开始就拧紧,未受力的地方容易翘起,若强行把翘起部位下压会造成器件变形损坏。

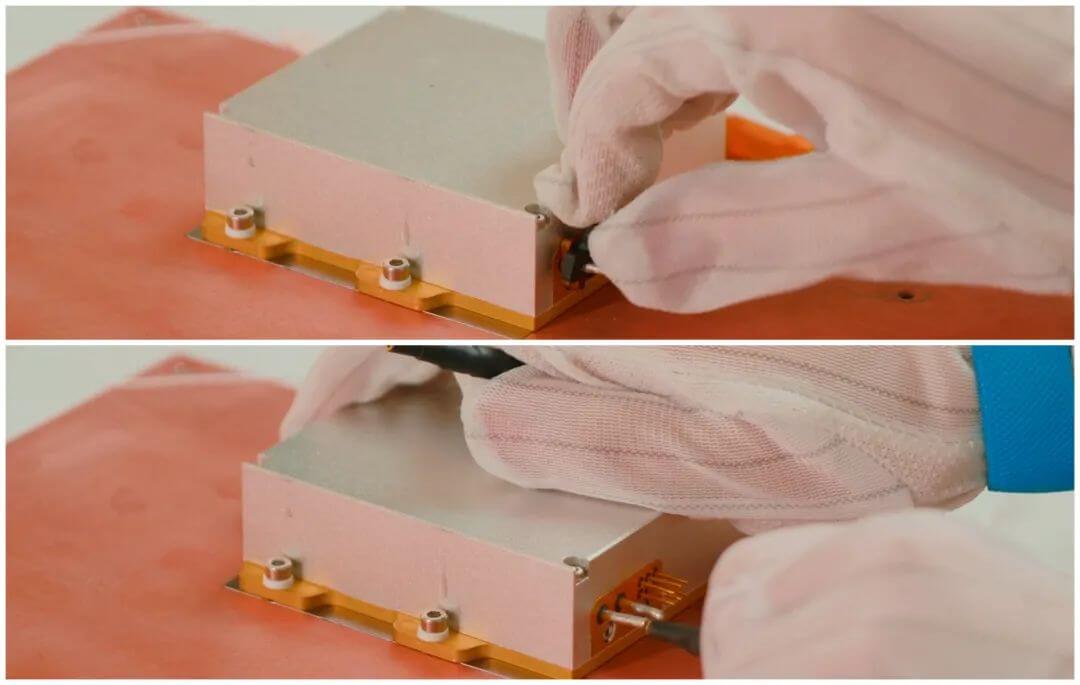

3.取下激光器正负极管间的橡胶短路块及铜片短路块,连接测试电源线(如果是焊接电源线,焊接完成之后再取下铜片短路块)。

4.取下防静电手环,泵源的安装固定也就大功告成了。

以上就是泵源安装固定的整个流程,您可根据个人习惯自行选择视频或图文浏览观看。如果您在激光器的使用过程中遇到其它问题,后台留言,小凯尽最大努力帮你解决。我们下期再会咯。


《小凯识光》下期预告:

焊接激光器引脚操作规程
