碳化硅告别传统锯切!凯普林15W皮秒红外激光器助半导体产业腾飞

碳化硅告别传统锯切!凯普林15W皮秒红外激光器助半导体产业腾飞

来源: 发布时间:2024-12-16 浏览量:
随着全球半导体行业竞争白热化,以及国产半导体产业迅猛崛起,第三代半导体材料碳化硅(SiC),正日益受到新能源汽车、电子制造、航空航天等诸多领域的热捧

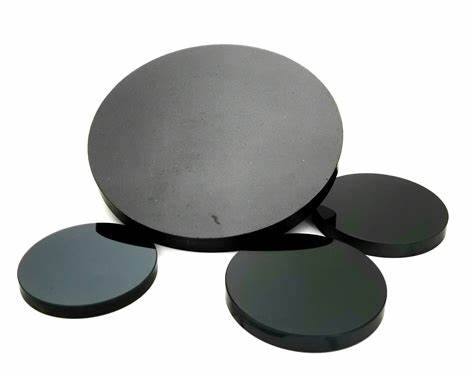

▲图1:第三代半导体材料碳化硅

15W红外皮秒激光器
碳化硅精准加工利器

与传统硅电子器件相比,碳化硅凭借多重优势成为一种新型半导体衬底材料。但由于其与硅的材料特性差异明显,现有的IC制备工艺并不能完全适应碳化硅的加工需求。
以晶片划切为例,机械锯切虽为传统方法,但在面对碳化硅时却显得力不从心。碳化硅的莫氏硬度超过9,几乎与金刚石相当,这使得锯切过程中不仅会产生大量切屑,还会迅速磨损昂贵的金刚石锯片。此外,锯切速度相对较慢,且产生的热量可能会对材料特性造成不良影响。

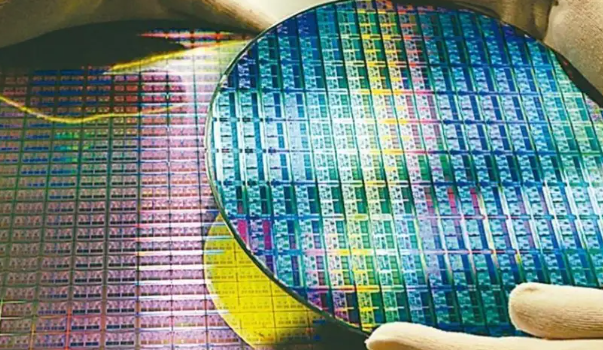

▲图2:碳化硅晶圆

然而,非接触式超短脉冲激光切割技术的出现,为碳化硅加工带来了全新解决方案。这种技术能显著减少或消除边缘崩裂,最大程度地降低材料的机械变化(如裂纹、应力等缺陷),实现高效精准切割;同时,它还能最大限度减小切口宽度,大幅增加每片晶圆的芯片数量,进而降低成本。
在碳化硅晶片的切割、划线和薄膜剥离等工序中,皮秒激光技术凭借独特优势已成为行业公认的首选方案,并在材料加工技术革新中扮演更加重要的角色
凯普林研发的15W皮秒红外激光器正是这一技术的杰出代表。该产品不仅具备上述所有优点,还可根据客户需求进行个性化定制波长为1064 nm,脉宽覆盖10 ps~150 ps,重复频率则在5 kHz~1000 kHz间自由设定,平均功率>15 W@50 kHz。它支持脉冲串数量1~10可选,M²<1.4,发散角 <1mrad,光斑尺寸精准控制于2.5±0.2 mm,指向性 <50 urad,确保每一次加工都精准无误。

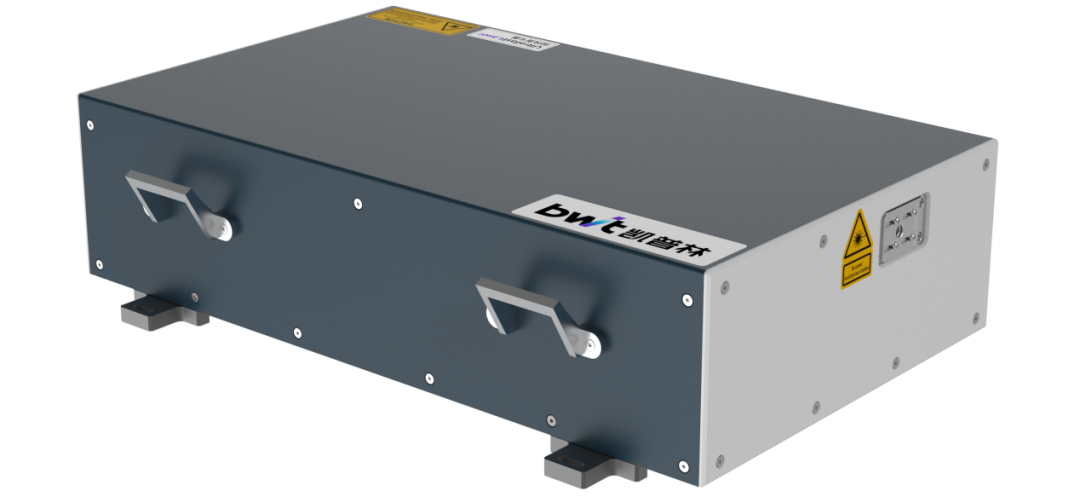

▲图3:凯普林15W皮秒红外激光器

实际应用中,凯普林15W皮秒红外激光器优势显著,不仅大幅提升加工速度,更在产品质量的一致性与产出率上实现质的飞跃。通过扫描电子显微镜的图像分析显示,皮秒激光处理的边缘更为光滑,几乎无微裂纹产生。

▲图4:凯普林激光器加工碳化硅效果

应用案例
碳化硅晶圆改质切割

用户需求
为应对高端制造领域对功率芯片日益增长的高需求,许多用户迫切期望提高加工效率和产量。同时,追求极致的加工质量,实现无烧蚀痕迹、直线度优且崩边小的隐形切割效果。此外,减少材料损耗,最大化晶圆的产出率,也是用户关注的重点。
加工难点
碳化硅的高硬度特性,使得传统机械切割方法难以达到理想的加工效果。其次,激光切割过程中的参数控制极为复杂,包括激光单脉冲能量、进给间距、脉冲重复频率、脉冲宽度和扫描速度等参数,对上下表面烧蚀道宽度、崩边尺寸和断面形貌,有显著影响,需要精确调控。再者,由于碳化硅材料对激光的折射率大,焦点位置移动精度要求高,必须增加焦点随动功能,并对焦点变化进行实时监控与补偿。
解决方案
1.多焦点技术:采用相位调制技术,实现焦点的数目、位置、能量的灵活可调,在晶圆内部沿着光轴方向一次生成多个焦点,实现多焦点改质切割,从而成倍提高切割效率,并有效控制轴向裂纹的产生。
2.球差校正技术针对折射率不匹配导致的球差问题,采用先进的球差校正技术,显著改善激光束能量分布,确保激光能量更加集中,进而提升晶圆切割的质量及效率。
3.焦点随动技术通过监测加工面起伏引起的焦点变化,进行实时补偿,确保切割过程中焦点位置的稳定性,从而保障切割质量。

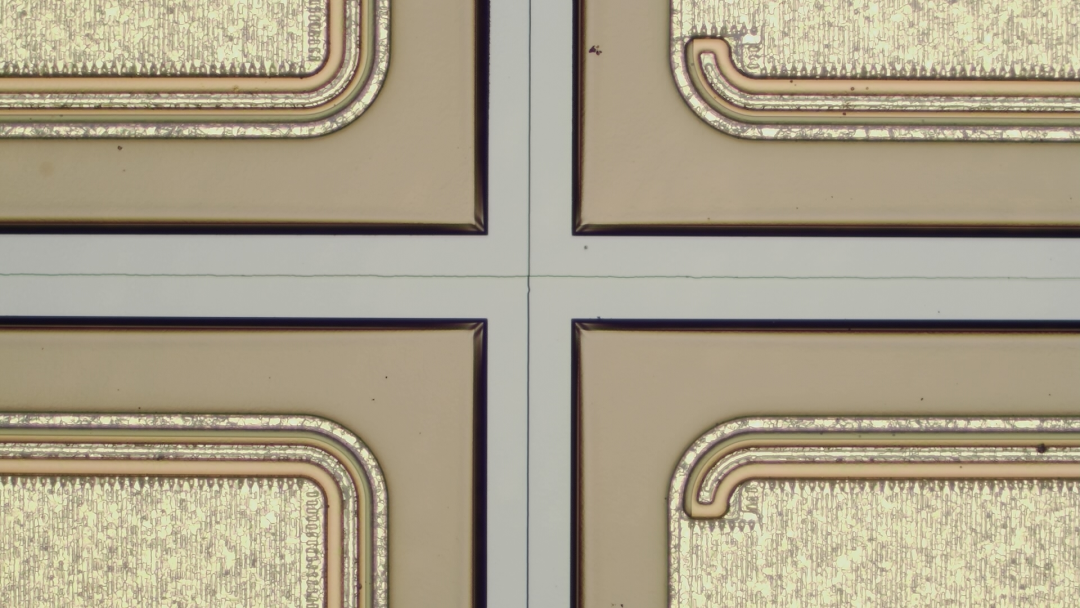

▲图5:激光改质后显微效果

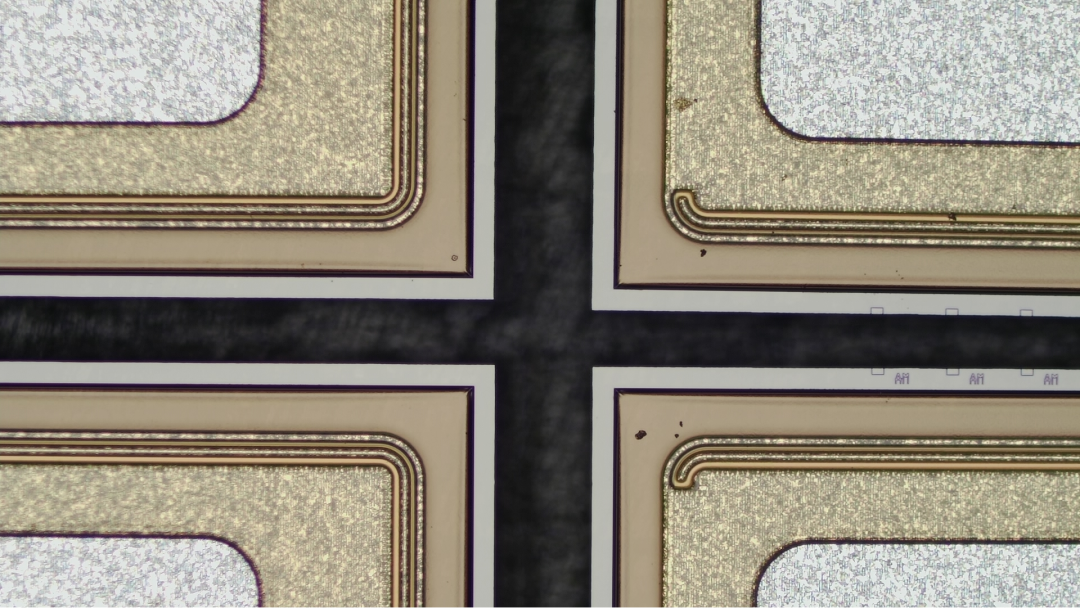

▲图6:裂片扩膜后显微效果

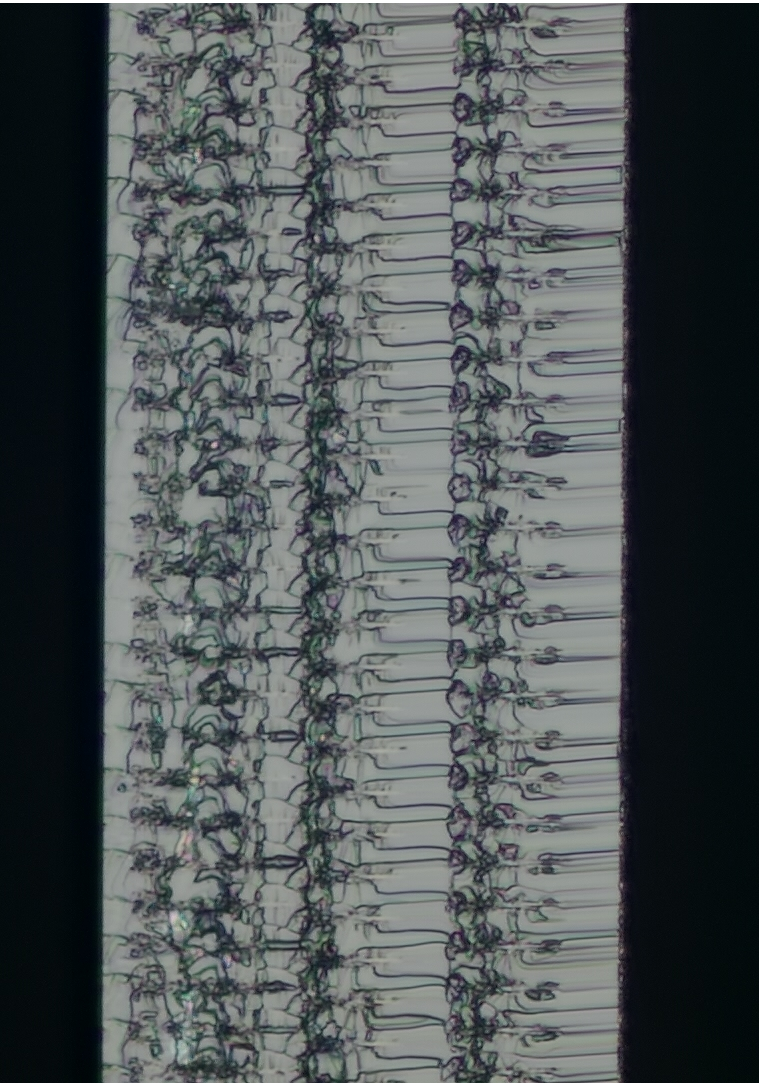

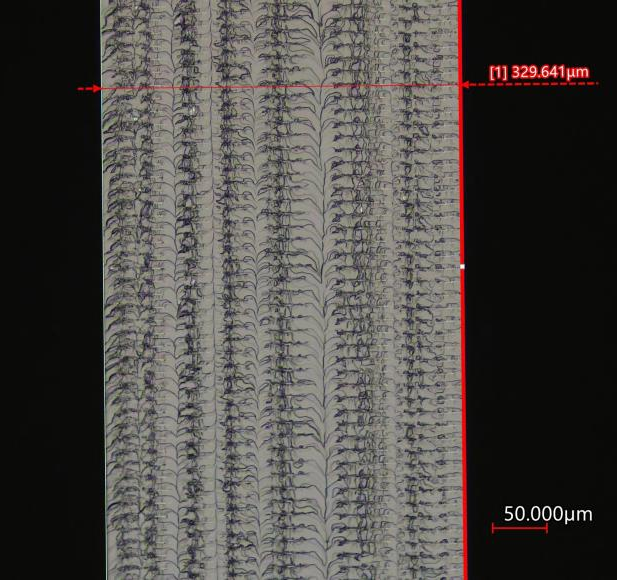

▲图7:晶圆断面显微效果

展望未来,至2030年,碳化硅市场规模有望跃升至百亿级别。凯普林15W皮秒红外激光器凭借稳定性、加工灵活、材料适应性等优势,将成为碳化硅加工行业的核心装备,引领行业变革
